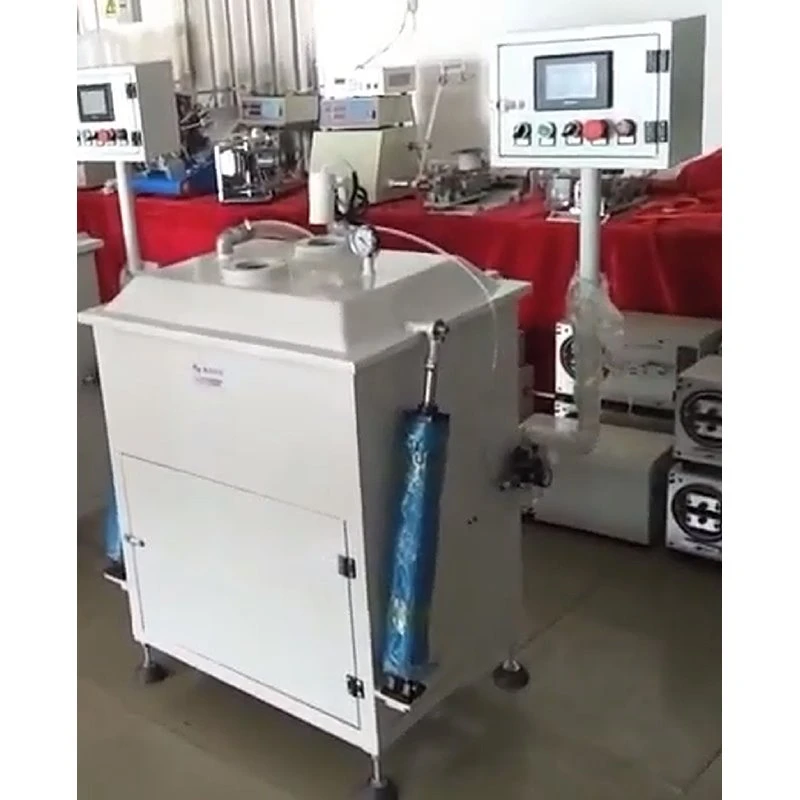

একক সিলিন্ডার ভ্যাকুয়াম ইমারসন মেশিন

KXV-SC02 সম্পূর্ণ স্বয়ংক্রিয় বার্নিশ ইমপ্রেগনেশন মেশিন

1. প্রাথমিক স্ক্রীন
বিলম্বের পরে, প্রধান ইন্টারফেস স্বয়ংক্রিয়ভাবে প্রদর্শিত হবে। রিসেট করতে স্ক্রিনে রিসেট বোতাম টিপুন।



1.1। পণ্য প্রতিস্থাপন এবং ডিবাগিং প্রক্রিয়া চলাকালীন, তরল নিমজ্জন গভীরতা সামঞ্জস্য করার সময়, আপনি ম্যানুয়াল মোডে কাজ করতে পারেন এবং আরোহণ এবং নামার জন্য তেল ট্যাঙ্ক ব্যবহার করতে পারেন। তেল ট্যাঙ্কের অবস্থানের ডেটা প্রধান পৃষ্ঠায় দেখা যায় এবং প্যারামিটার সেটিংসে প্রবেশ করা যায়। মেশিন সেটআপ প্রক্রিয়া চলাকালীন এই পদক্ষেপটি একটি অপরিহার্য অপারেশন।

1. প্রাথমিক স্ক্রিনে, সিস্টেমে প্রবেশ করতে ক্লিক করুন এবং আপনাকে নিম্নলিখিত ইন্টারফেসে নির্দেশিত করা হবে।



2. এই ইন্টারফেসে, প্যারামিটার সেটিংসে ক্লিক করুন এবং এটি স্বয়ংক্রিয়ভাবে প্যারামিটার সেটিংস ইন্টারফেসে প্রবেশ করবে।



3. প্যারামিটার সেটিংস:

এক-বার ভ্যাকুয়াম (সেকেন্ড): যখন মেশিনটি প্রথম চালু হয় তখন ভ্যাকুয়াম করার সময়

ডিফোমিং টাইম (সেকেন্ড): পণ্যের ফেনা নিয়ন্ত্রণ করার সময় বাতাস বের করার সময়

ডিফোমিং ব্যবধান (সেকেন্ড): পণ্যের ফেনা নিয়ন্ত্রণ করার সময় বায়ুচলাচলের বিরতি

ডিফোমিং টাইমস (বার): বারবার ডিফোমিংয়ের জন্য কতবার এবং প্রতিটি ডিফোমিংয়ের মধ্যে ব্যবধান

নিমজ্জন সময় (সেকেন্ড): পণ্যটি ভ্যাকুয়াম পরিবেশে নিমজ্জিত হওয়ার সময়

মুদ্রাস্ফীতি এবং নিষ্কাশন সময় (সেকেন্ড): নিমজ্জন প্রক্রিয়া চলাকালীন শূন্যতা পূরণের সময়

সেকেন্ডারি ভ্যাকুয়াম (সেকেন্ড): ভ্যাকুয়াম সময় যখন পণ্য শুকিয়ে যায়

শুকানোর সময় (সেকেন্ড): পণ্যটি ভ্যাকুয়ামে শুকানোর সময়

প্রাক-নিমজ্জনের উচ্চতা (মিমি): নিমজ্জনের পূর্বের-উচ্চতা এবং নিমজ্জন তেলের উচ্চতার মধ্যে কাজ করা হবে

ডিফোমিং অ্যাকশন (পণ্যের কাছে যাওয়ার সময়): পণ্যটির কাছে যাওয়ার সময় ডিফোমিং অ্যাকশন করা যেতে পারে, যার ফলে পণ্যটি অপসারণ করার সময় বুদবুদের গঠন হ্রাস পায়।

নিমজ্জন তেলের উচ্চতা (মিমি): উচ্চতার অবস্থান যেখানে পণ্যটিকে নিমজ্জিত করতে হবে

মুদ্রাস্ফীতি এবং নিষ্কাশন ব্যবধান (সময়): নিমজ্জন প্রক্রিয়া চলাকালীন বায়ু নিষ্কাশন এবং পুনরায় পূরণের ব্যবধান

নিমজ্জনের সময় নিষ্কাশনের সময় (সেকেন্ড): নিমজ্জন প্রক্রিয়া চলাকালীন বায়ু নিঃশেষ করার সময়, যা অন্তরক পেইন্টকে পণ্যের গভীরে প্রবেশ করতে দেয়।



4. এখানে সেট করা পরামিতিগুলি সরাসরি প্রস্থান এবং স্বয়ংক্রিয়ভাবে সংরক্ষিত হতে পারে। পরামিতিগুলির শীর্ষটি পরামিতি নম্বর দিয়ে সেট করা যেতে পারে এবং এটিকে বর্তমান পরামিতি নম্বর হিসাবে নামকরণ করা যেতে পারে।

যখন সূত্র পরিচালনার প্রয়োজন হয়, F1 টিপুন। সূত্রের শেষ দুটি সংখ্যা আলোকিত হবে, এবং 0 থেকে 25 পর্যন্ত সংখ্যাসূচক মানগুলি সূত্র সঞ্চয়ের জন্য ইনপুট হতে পারে। 26টি পর্যন্ত সূত্র সংরক্ষণ করা যেতে পারে।

1. প্রাপ্ত অপারেশন ইন্টারফেস নিম্নরূপ:



2. যখন তেল ট্যাঙ্ক 0 অবস্থানে না থাকে, তখন স্বয়ংক্রিয় অপারেশন শুরু করা যায় না। ম্যানুয়াল মোডে স্যুইচ করা এবং মূলে রিসেট ট্রিগার করা প্রয়োজন। স্বয়ংক্রিয় অপারেশন শুধুমাত্র তখনই শুরু হতে পারে যখন উপরের তেল ট্যাঙ্কের অবস্থান 0-এ পৌঁছায়।

1. স্বয়ংক্রিয় অপারেশন সিকোয়েন্সের ইন্টারফেসটি নিম্নরূপ:



2. যখন স্বয়ংক্রিয় অপারেশন চলাকালীন, যদি ক্রমবর্ধমান মান খুব বড় হয় এবং মোটরটি 100 এর ঊর্ধ্ব সীমাতে পৌঁছে যায়, তখন স্বয়ংক্রিয় অপারেশনের পরবর্তী ক্রমটি শুরু হবে এবং স্বাভাবিক ক্রিয়াকলাপ স্বাভাবিকভাবে এগিয়ে যাবে। আপনি যদি থামতে চান তবে রিসেট করতে স্টপ বোতাম টিপুন।



3. স্বয়ংক্রিয় ইন্টারফেসে স্যুইচ করার পরে, স্টার্ট বোতাম টিপুন এবং শুরু প্রক্রিয়া শুরু হয়। স্বয়ংক্রিয় পর্দা বর্তমান কর্ম প্রবাহ এবং বর্তমান চলমান পদক্ষেপ প্রদর্শন করে।



4. স্বয়ংক্রিয় প্রক্রিয়া চলাকালীন, বর্তমান সূত্র নম্বর, সূত্রের নাম, মোটরের সেট অবস্থান এবং বর্তমান অবস্থান, পাশাপাশি প্রতিটি পদক্ষেপের জন্য নির্ধারিত সময় এবং বর্তমান সময় প্রদর্শিত হয়। কার্যকর করা বর্তমান পদক্ষেপের নামটিও ফ্ল্যাশ হবে। আপনি যদি একটি নির্দিষ্ট ধাপ এড়িয়ে যেতে চান, আপনি সেই ধাপের সময় 0 এ সেট করতে পারেন।

স্বয়ংক্রিয় প্রক্রিয়াটি সম্পন্ন হওয়ার পরে, বুজারটি অ্যালার্ম করবে এবং বাম উপরের উইন্ডোটি প্রক্রিয়াটির শেষ তথ্য প্রদর্শন করবে। বুজার সময় পৌঁছে যাওয়ার পরে বুজারটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।



5. যে কোনও ক্ষেত্রে, স্টপ বোতাম টিপলে, বর্তমান অপারেশনটি বন্ধ হয়ে যাবে, এবং সমস্ত ক্রিয়াগুলি পুনরায় সেট করা হবে। সামঞ্জস্য করার পরে, আপনি অপারেশন শুরু করা চালিয়ে যেতে পারেন।

1. তিনটি-ফেজ প্রধান পাওয়ার সাপ্লাই সংযোগ করুন, প্যানেল পাওয়ার সুইচ চালু করুন, ইনটেক ভালভ খুলুন, ইমর্শন মেশিনের কভারটি স্বয়ংক্রিয়ভাবে সক্রিয় করুন এবং নিমজ্জন সামগ্রীগুলি ম্যানুয়ালি সন্নিবেশ করুন৷

2. সরঞ্জাম শুরু করুন, নিমজ্জন ট্যাঙ্কের কভার বন্ধ করুন, ইনটেক ভালভ বন্ধ করুন এবং নিষ্কাশন ভালভটি খুলুন। কন্ট্রোল ইন্টারফেসের মধ্যে প্রয়োজনীয় পরামিতি সেট করুন।

3. আপনি যদি সিলিন্ডারের শরীরের নির্দিষ্ট অবস্থা পর্যবেক্ষণ করতে চান, আপনি দেখার উইন্ডোর মাধ্যমে তা করতে পারেন।

4. মেশিনটি প্রিসেট প্রোগ্রাম অনুযায়ী স্বয়ংক্রিয়ভাবে কাজ করে এবং ম্যানুয়ালি নিয়ন্ত্রণ করা যায় না। যদি ম্যানুয়াল অপারেশন প্রয়োজন হয়, অনুগ্রহ করে প্রথমে স্বয়ংক্রিয় অপারেশন বন্ধ করুন।

5. স্বয়ংক্রিয় অপারেশন প্রোগ্রাম: পণ্যটি রাখুন - ঢাকনা বন্ধ করুন - ভ্যাকুয়াম - মোটরের প্রাক-সংক্রমণের উচ্চতা বাড়ান - ডিফোমিং টাইম - ডিফোমিং ব্যবধান - নিমজ্জনের সংখ্যা - ইমারশনের সময় {9} {8} এর ইমারশনের উচ্চতা বাড়ান{8} সময় - ড্রেনের ব্যবধান - নিষ্কাশন - ভ্যাকুয়াম 2 - শুকানো - নিষ্কাশন 2 - সমাপ্তি (এলার্ম) - ঢাকনা খুলুন এবং পণ্যটি সরান। (এটি নিমজ্জন অপারেশনের মৌলিক প্রক্রিয়া।)

1. চালিত হলে, টাচ স্ক্রিন প্যানেলে ভ্যাকুয়াম টাইমার ভ্যাকুয়াম সময় সেট করতে পারে। সাধারণত, এটি 120 সেকেন্ডে সেট করা ব্যবহারের প্রয়োজনীয়তা পূরণ করতে পারে।

2. নিমজ্জন সময় টাচ স্ক্রিনে সেট করা যেতে পারে, প্রকৃত ব্যবহারের পরিস্থিতির উপর নির্ভর করে।

3. ভ্যাকুয়াম এবং নিমজ্জনের সময়কাল পণ্যের আয়তন এবং প্রয়োজনীয়তার উপর ভিত্তি করে নির্ধারণ করা উচিত (উদাহরণস্বরূপ, যদি পণ্যটির নিমজ্জন মানের জন্য কঠোর প্রয়োজনীয়তা থাকে, ভ্যাকুয়াম করার সময় বাড়ান, ভ্যাকুয়াম ডিগ্রী বাড়ান এবং নিমজ্জনের সময় বাড়ান)।

4. টাচ স্ক্রিনে মোটরের আরোহণ এবং অবতরণের গতি প্রিসেট করা যেতে পারে।

5. পরামিতি সেট করার পরে, ভবিষ্যতে ব্যবহারের জন্য কেবল সেগুলি সংরক্ষণ করুন।

প্যাকেজিং উপাদান: ভিতরে ফেনা সহ শক্ত কাগজ/কাঠের কেস।



1. সাধারণ প্যাকেজ (কাগজের শক্ত কাগজ বা প্লাস্টিকের ব্যাগ): ডিজিটাল সিএনসি ওয়্যার কয়েল উইন্ডিং মেশিনের জন্য ছোট সজ্জিত অংশগুলির জন্য, এটিকে ফর্ম সহ প্যাকেজ করুন এবং পরিবহনের সময় অবিচ্ছিন্ন গ্যারান্টি দিতে কাগজ প্যাক করুন।



2. কাঠের কেস প্যাকেজ: বড় আকারের ডিজিটাল সিএনসি ওয়্যার কয়েল উইন্ডিং মেশিনের জন্য, আমাদের কাছে বিশেষ দক্ষ ছুতার রয়েছে, যারা সঠিক বেধ, ঘনত্ব, দৈর্ঘ্য সহ সঠিক কাঠের কেস তৈরি করবে। উপরের তীরটি ↑ বাইরের কাঠের কেসে চিহ্নিত। ফাটল এবং শক রোধ করতে কাঠের ক্ষেত্রে বাফার উপাদান রাখা হবে।
